最近在重新翻阅《Unix环境高级编程》的时候,被书上的一段例程所困扰,那段代码是分别在主线程和子线程中使用 getpid() 函数打印进程标识符PID,书上告诉我们是不同的值,但是测试结果是主线程和子线程中打印出了相同的值。

在我的印象中《Linux内核设计与实现》这本书曾经谈到线程时如是说:从内核的角度来说,它并没有线程这个概念。Linux内核把所有的线程都当成进程来实现……在内核中,线程看起来就像是一个普通的进程(只是线程和其他一些进程共享某些资源,比如地址空间)。

《Unix环境高级编程》第二版著书时的测试内核是2.4.22,而《Linux内核设计与实现》这本书是针对2.6.34内核而言的(兼顾2.6.32),而我的内核是3.9.11,难道是内核发展过程中线程的实现发生了较大的变化?百度一番之后发现资料乱七八糟不成系统,索性翻阅诸多文档和网页,整理如下。如有偏差,烦请大家指正。

在 Linux 创建的初期,内核一直就没有实现“线程”这个东西。后来因为实际的需求,便逐步产生了LinuxThreads 这个项目,其主要的贡献者是Xavier Leroy。LinuxThreads项目使用了 clone() 这个系统调用对线程进行了模拟,按照《Linux内核设计与实现》的说法,调用 clone() 函数参数是clone(CLONE_VM | CLONE_FS | CLONE_FILES | CLONE_SIGHAND, 0),即创建一个新的进程,同时让父子进程共享地址空间、文件系统资源、文件描述符、信号处理程序以及被阻断的信号等内容。也就是说,此时的所谓“线程”模型符合以上两本经典巨著的描述,即在内核看来,没有所谓的“线程”,我们所谓的“线程”其实在内核看来不过是和其他进程共享了一些资源的进程罢了。

通过以上的描述,我们可以得到以下结论:

  1. 此时的内核确实不区分进程与线程,内核没有“线程”这个意识。
  2. 在不同的“线程”内调用 getpid() 函数,打印的肯定是不同的值,因为它们在内核的进程链表中有不同的 task_struct 结构体来表示,有各自不同的进程标识符PID。

值得一提的是,内核不区分线程,那么在用户态的实现就必须予以区分和处理。所以 LinuxThreads 有一个非常出名的特性就是管理线程(manager thread)(这也是为什么实际创建的线程数比程序自己创建的多一个的原因)。管理线程必须满足以下要求:

  • 系统必须能够响应终止信号并杀死整个进程。
  • 以堆栈形式使用的内存回收必须在线程完成之后进行。因此,线程无法自行完成这个过程。终止线程必须进行等待,这样它们才不会进入僵尸状态。
  • 线程本地数据的回收需要对所有线程进行遍历;这必须由管理线程来进行。
  • ……

LinuxThreads 这个项目固然在一定程度上模拟出了“线程”,而且看起来实现也是如此的优雅。所以常常有人说,Linux 内核没有进程线程之分,其实就是这个意思。但这个方法也有问题,尤其是在信号处理、调度和进程间同步原语方面都存在问题。而且, 一组线程并不仅仅是引用同一组资源就够了, 它们还必须被视为一个整体。

对此,POSIX标准提出了如下要求:

  1. 查看进程列表的时候,相关的一组 task_struct 应当被展现为列表中的一个节点;
  2. 发送给这个”进程”的信号(对应 kill 系统调用),将被对应的这一组 task_struct 所共享, 并且被其中的任意一个”线程”处理;
  3. 发送给某个”线程”的信号(对应 pthread_kill ),将只被对应的一个 task_struct 接收,并且由它自己来处理;
  4. 当”进程”被停止或继续时(对应 SIGSTOP/SIGCONT 信号), 对应的这一组 task_struct 状态将改变;
  5. 当”进程”收到一个致命信号(比如由于段错误收到 SIGSEGV 信号),对应的这一组 task_struct 将全部退出;
  6. ……

另外还有好多好多的问题,我们不一一列举,只引用 IBM 的相关论文作为补充:http://www.ibm.com/developerworks/cn/linux/kernel/l-thread/

有问题自然就有人在尝试解决问题,活跃的开源社区自然不会放任问题继续下去,后来就有了各种各样的尝试,其中既包括用户级线程库,也包括核心级和用户级配合改进的线程库。知名的有 RedHat 公司牵头研发的 NPTL(Native Posix Thread Library),另一个则是IBM投资开发的 NGPT(Next Generation Posix Threading),二者都是围绕完全兼容POSIX 1003.1c,同时在核内和核外做工作以而实现多对多线程模型。这两种模型都在一定程度上弥补了 LinuxThreads 的缺点,且都是重起炉灶全新设计的。

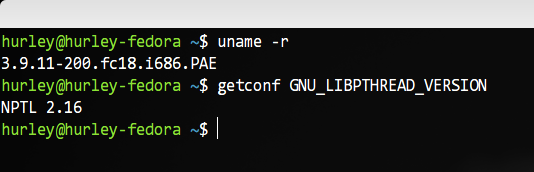

在开始下文之前,我们在终端上执行这个命令getconf GNU_LIBPTHREAD_VERSION来检查自己机器所使用的线程库。在我的 fedora 18 上得到了如下的输出结果:

Fedora是RedHat系的,没理由不使用NPTL(开个玩笑)。按照维基百科的说法是,是NPTL赢得了今天附带绝大多数的Linux系统的支持,原文是:NPTL won out and is today shipped with the vast majority of Linux systems. 后来IBM貌似就慢慢放弃了,随着IBM的放弃,RedHat 的 Native POSIX Thread Library(NPTL)就成唯一的解决方案了。随着 NPTL 的崛起,Linux2.6 以及以上版本的内核中基本上很少能再看到 LinuxThreads 的身影了。

与 LinuxThreads 相比,NPTL 具有很多优点:

NPTL 就没有使用管理线程。因为管理线程的一些需求,例如向作为进程一部分的所有线程发送终止信号,是并不需要的,因为内核本身就可以实现这些功能。内核还会处理每个线程堆栈所使用的内存的回收工作。它甚至还通过在清除父线程之前进行等待,从而实现对所有线程结束的管理,这样可以避免僵尸进程的问题。

还有好多的优势和相关的比较,详见这里:

http://www.ibm.com/developerworks/cn/linux/l-threading.html

现在,我们关心的是在 NPTL 对内核作出改动之后,现在的线程模型大概是怎么一回事,内核是否依旧不区分进程与线程呢?getpid() 函数返回的为何是一样的数值?别急,我们继续往下看。

传言在2002年8、9月份,一直不肯松劲的 Linus Torvalds 先生终于被说服了,Ingo Molnar 把一些重要特性加入到2.5开发版官方内核中。这些特性大体包括:新的clone系统调用,TLS系统调用,posix 线程间信号,exit_group (exit的一个变体 )等内容。此时有了OS的支持,Ingo Molnar 先生同 Ulrich Drepper(GLIBC的LinuxThreads库的维护者,NPTL 的设计者与维护者,现工作于 RedHat 公司)和其他一些 Hackers 开始 NPTL 的完善工作。

所以说 NPTL 并不是完全在用户态实现的线程库,事实上内核也进行了一定程度的支持。既然getpid()函数返回了不一样的值,那我们就从这个函数的实现开始研究。因为现代的Linux内核引入了 “Container” 的概念。Container 类似于虚拟机的概念,每个 Container 都会有自己的 namespace。说了这么多,其实意思就是内核中两个 PID namespace 中可以有 PID 相同的进程;一个轻量级进程可以同时出现在两个 namespace 中,这就意味着该轻量级进程具有两个或以上的 PID。而 task_struct(进程控制块PCB) 结构体中还有 group->leader 域来标记该轻量级进程所在组的领头进程。我们今天就先看早前的实现,避免引入太多影响我们偏离主题。现代的实现方法有兴趣的的童鞋访问下面链接研究吧。

http://blog.csdn.net/fengtaocat/article/details/7001527

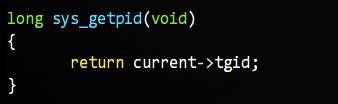

早些的实现是这样:

对,你没看错,返回的是 TGID 这个成员,而 current 是一个宏,代表当前的程序。这个 TGID 又是何许人也?这个东西的全称是”Thread Group ID”的意思,即线程组ID的意思,其值等于进程的 PID。所以在一个进程的各个线程中调用getpid()函数的话得到的值是一样的。NPTL 通过这样的一个途径实现了之前的线程库没有解决的线程组的问题。

实质上到今天,Linux 内核依旧没有区分进程与线程。这和 Microsoft Windows、或是Sun Solaris等操作系统的实现差异非常大。那么,此时 Linux 内核里那个 task_struct 组成的双向循环链表此时又是什么情景呢?

揣测了一会没有答案,我们还是写个内核模块来看访问下进程表看看。

代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/proc_fs.h>
#include <linux/init.h>
#include <linux/sched.h>

static int __init print_init(void)
{
struct task_struct *task;

printk("process info:n");
for_each_process(task)
printk("%s pid:%d tgid:%d father pid:%dn",
thread->comm,
thread->pid,
thread->tgid,
thread->parent->pid);
return 0;
}

static void __exit print_exit(void)
{
printk("Goodbye, process_print!n");
}

module_init(print_init);
module_exit(print_exit);
MODULE_AUTHOR("hurley");
MODULE_DESCRIPTION("Print Process Info.");
MODULE_LICENSE("GPL");

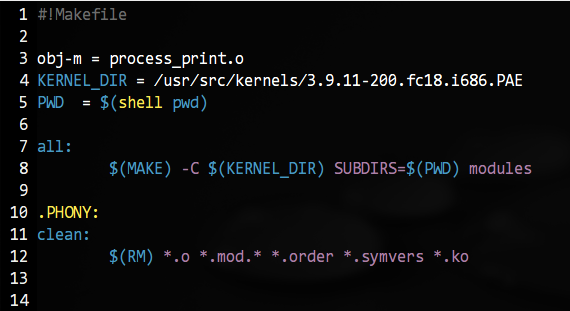

Makefile如下:

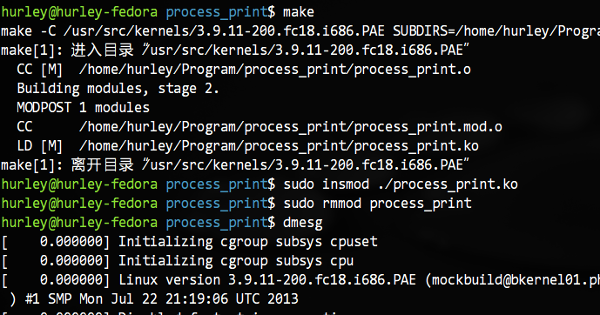

但是光有这个程序是不够的,我们再写一个用户态的创建线程的程序,它将创建两个线程,而线程会一直睡眠不退出。代码很简单,就不贴了。我们编译这个程序 thread_id,执行它,然后我们编译内核模块,载入,然后卸载。最后执行dmesg命令查看内核输出:

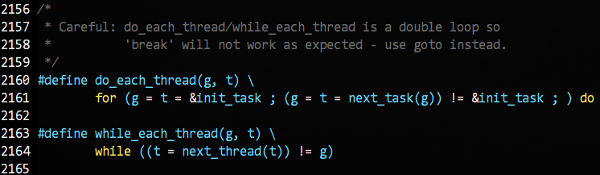

我们在众多的输出最后找到了我们的程序,可是,只有一项结果,没有多个来自task_struct的输出。这…难道?内核的管理方式发生了改变?等等,我们在内核头文件里我们使用的for_each_process宏下面发现了这样一组宏:

通过继续对宏的展开分析,我们发现原来同一个线程组的线程只有主线程在那个大循环里,而每一个进程的线程在自己的一个小循环里(这里的循环的实现是双向循环链表)。

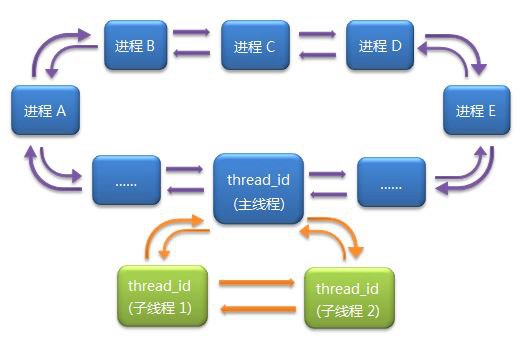

示意图如下:

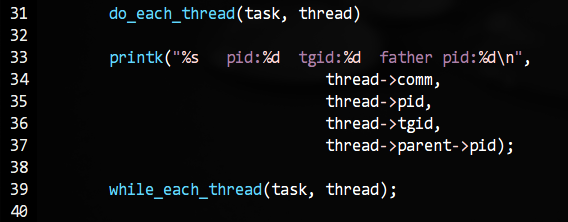

我们将遍历部分的代码如下修改:

然后重新执行上面的测试,果然,我们得到了来自三个task_struct结构体的输出:

我们知道,在线程里调用 getpid() 函数,获取的是TGID,那么如果我们需要获得线程真实的 PID 怎么办呢?有一个系统调用是 sys_gettid() 可以帮助我们,不过 GLIBC 并没有提供包装函数,所以我们干脆直接使用 syscall() 函数加系统调用号 224 来实现(另外支持在日志里打线程的 tid,proc 里就能查到相关信息,也便于后期追查)。

结果如下:

我们简单介绍下规则。如果这个 task 是一个”主线程”, 则它的 TGID 等于 PID, 否则 TGID 等于进程的PID(即主线程的PID)。在 clone 系统调用中, 传递 CLONE_THREAD 参数就可以把新进程的 TGID 设置为父进程的 TGID (否则新进程的 TGID 会设为其自身的 PID)。

时间不早了,就此打住。当然了,NPTL 其他的改变和设计还有很多,我就不一一列举了,姑且留下其作者自己写的一篇文章供有兴趣继续深究的同学研究吧。

地址在此:http://www.akkadia.org/drepper/nptl-design.pdf
